ClearFire®-CE（CFC-E）冷凝式熱水鍋爐

高效率冷凝式熱水鍋爐

輸出範圍：2,500,000 至 6,000,000 BTU/hr

燃料：天然氣

標準燃燒調節比：10:1

適用系統：商業及工業熱水供應、空調採暖與製程熱水系統

ClearFire®-CE（CFC-E）是一款高效率冷凝式煙管熱水鍋爐，採用大水容量、 雙相不鏽鋼壓力容器及先進的 TurboFer® 傳熱技術，兼具高冷凝效率、 低水側壓降、系統設計彈性及精巧的設備尺寸。

CFC-E 適用於新建工程及既有鍋爐房更新，可搭配一次變流量系統、 高溫差系統及雙回水配置，有效降低系統流量與循環泵浦耗能， 提升整體熱水系統的運轉效率。

{tab 產品概述}

高效率傳熱設計

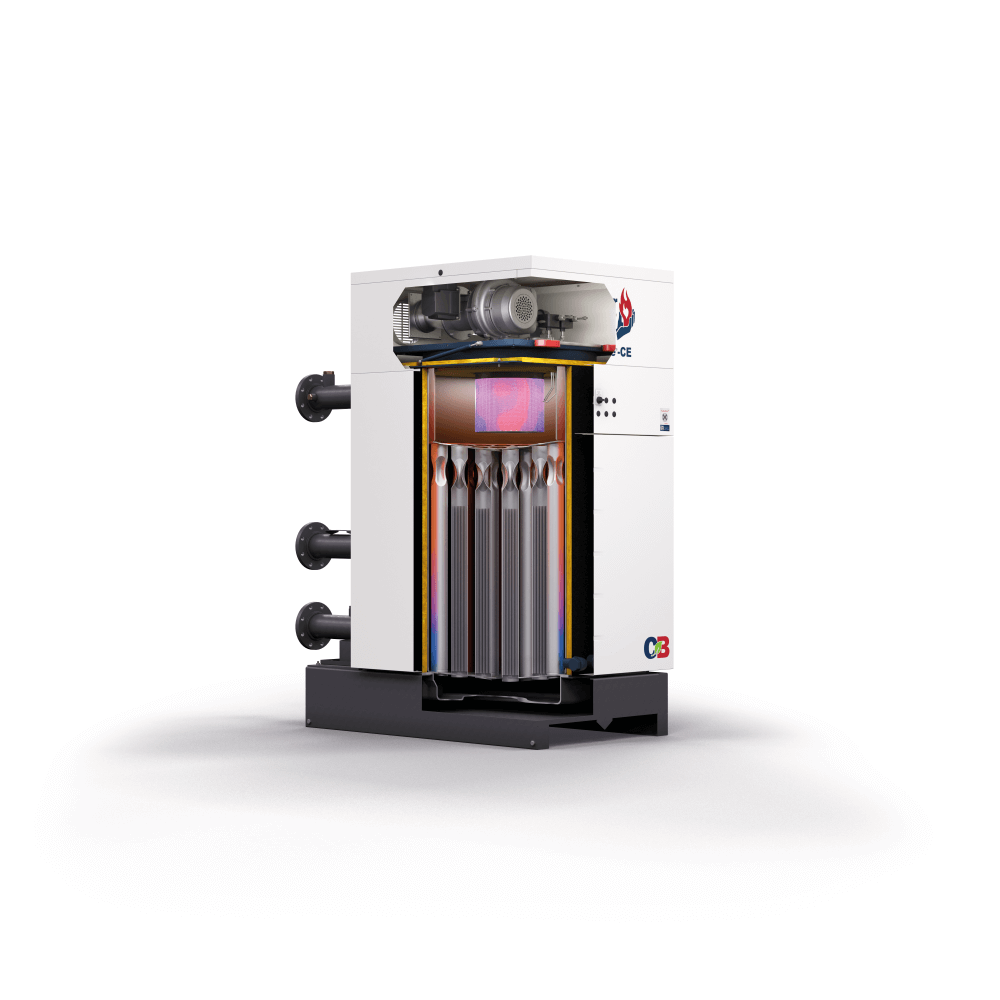

ClearFire®-CE 採用 Cleaver-Brooks TurboFer® 傳熱技術， 透過特殊煙管結構增加煙氣紊流，提升煙氣與熱交換面的傳熱效果。

搭配 AluFer® 複合煙管技術，可大幅增加有效傳熱面積， 並提供優異的導熱性能。此設計使 CFC-E 能在精巧的機體尺寸內， 達到良好的冷凝效果與能源利用效率。

靈活的熱水系統整合

CFC-E 採用大水容量壓力容器，可承受較大的系統溫差與溫度變化， 適用於高 ΔT 系統設計。雙回水配置可將不同溫度的回水分別導入鍋爐， 有助於提高冷凝效果及系統設計彈性。

低水側壓降設計可降低循環泵浦揚程需求與泵浦耗能， 並可充分發揮一次變流量系統的節能優勢。

先進燃燒與控制系統

無連桿式燃燒器提供標準 10:1 全比例調節能力， 無需使用複雜的機械式空燃比連桿，即可依系統負載調整燃燒輸出。

整合式控制系統可監控風機轉速、燃燒程序、鍋爐水溫、 安全連鎖及其他重要運轉狀態。內建 O₂ Trim 功能可依實際排煙含氧量， 持續修正空燃比，協助維持燃燒效率及穩定性。

{tab 產品特色}

• 大水容量設計，提升系統穩定性與設計彈性。
• 支援雙回水系統，可提高低溫回水的冷凝效益。
• 雙相不鏽鋼壓力容器，兼具高強度與耐腐蝕性能。
• TurboFer® 與 AluFer® 高效率傳熱技術。
• 無連桿式全比例調節燃燒器。
• 標準燃燒調節比可達 10:1。
• 低水側壓降，可降低循環泵浦能源需求。
• 適用高 ΔT 及一次變流量系統。

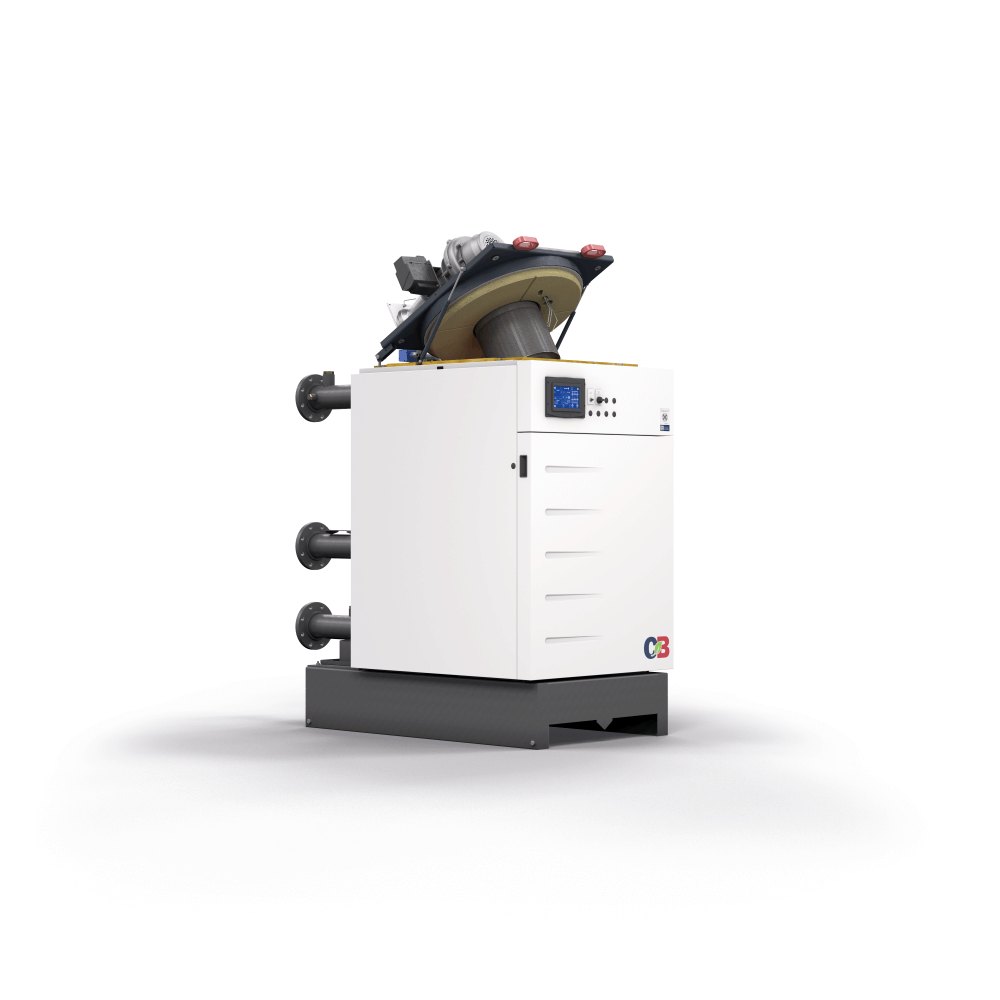

• 掀蓋式燃燒器設計，方便檢查與維護。
• 鍋爐側面僅需約 3 英吋維修間距，節省機房空間。
• 內建 O₂ Trim 燃燒修正功能。
• 低噪音運轉，距離設備 3 英尺處低於 70 dBA。
• 適合新建工程及既有鍋爐房更新。
• 提供非按比例折減的原廠保固。

{tab 傳熱技術}

TurboFer® 技術

TurboFer® 技術透過煙管內部結構增加煙氣流動的紊流程度， 使高溫煙氣與傳熱表面充分接觸，改善煙氣側熱傳效率。

AluFer® 複合煙管

AluFer® 煙管結合鋁材的高導熱性能與不鏽鋼的耐腐蝕性能， 可在相同設備體積內提供更大的有效傳熱面積， 有助於提高鍋爐的冷凝性能並減少能源損失。

冷凝運轉

當系統回水溫度低於煙氣露點時，排煙中的水蒸氣會於熱交換器表面凝結， 並釋放潛熱。CFC-E 可利用此部分熱能進一步提高整體熱效率。

採用低溫回水、高 ΔT 或一次變流量系統設計時， 可增加鍋爐處於冷凝狀態的運轉時間，提升實際系統效率。

{tab 系統設計}

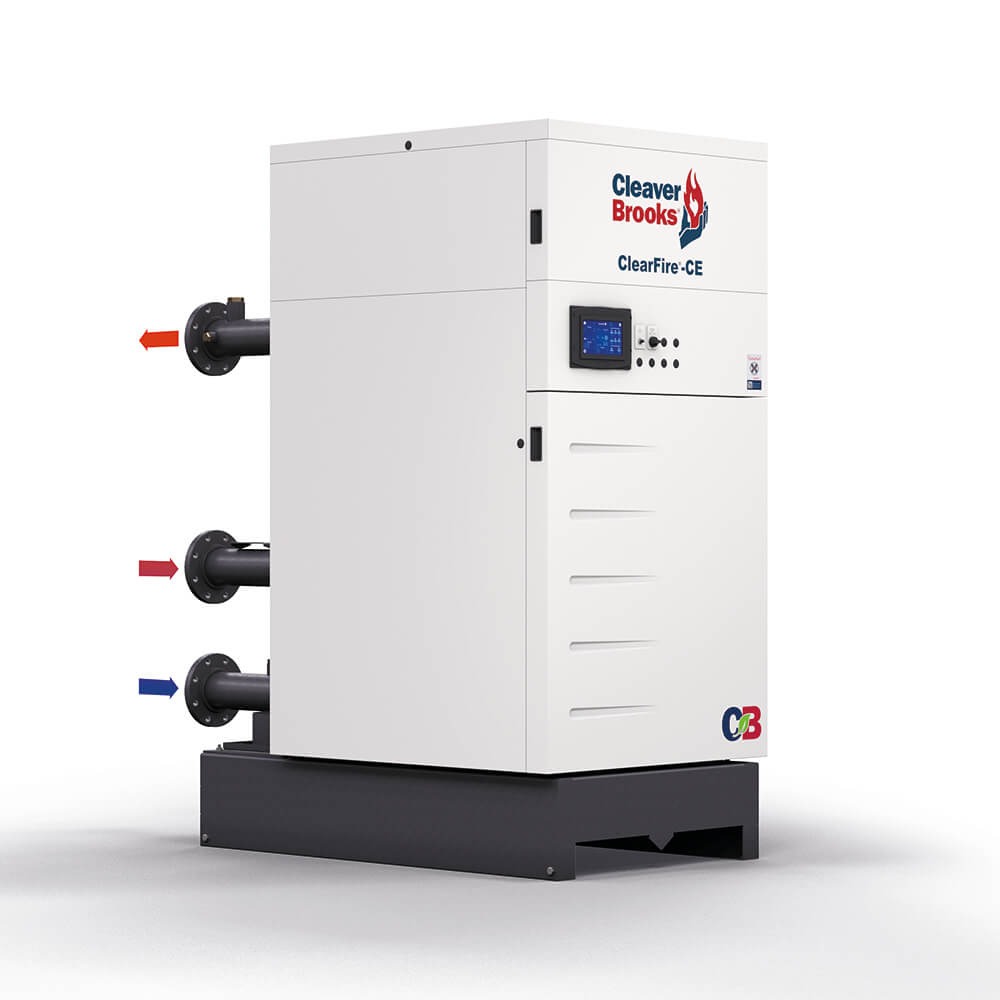

雙回水配置

雙回水接口可分別接收高溫回水與低溫回水， 將較低溫的回水導入適當位置，以提高煙氣冷凝與熱回收效果。

高 ΔT 系統

大水容量及耐熱衝擊壓力容器可支援較大的供回水溫差， 在相同熱負載下減少系統循環流量，降低管路尺寸及泵浦能源需求。

一次變流量系統

CFC-E 適合搭配一次變流量泵浦系統， 可依建築或製程實際負載調整系統流量， 減少不必要的泵浦運轉與旁通流量。

既有設備更新

CFC-E 機體精巧，側面維修空間需求低， 適合安裝於空間有限的既有鍋爐房，並可用於汰換傳統非冷凝式熱水鍋爐。

{tab 技術資料}

主要規格

實際鍋爐容量、運轉壓力、供回水溫度、流量、效率及排放性能， 應依專案選型資料及 Cleaver-Brooks 原廠核准文件為準。

{tab 解決方案與應用}

解決方案

• 降低天然氣消耗與鍋爐運轉成本。
• 提升低溫熱水系統冷凝效率。
• 降低循環泵浦能源需求。
• 改善鍋爐房空間利用率。
• 支援高 ΔT 與一次變流量系統。
• 既有鍋爐房設備更新與節能改善。
• 降低燃燒排放及環境負荷。

典型應用

• 商業建築空調採暖系統。
• 醫院及醫療照護設施。
• 飯店及大型住宿設施。
• 學校、大學及公共建築。
• 辦公大樓及商業中心。
• 工業製程熱水系統。
• 區域供熱及中央熱水系統。
• 既有鍋爐房節能更新工程。

{tab 維護與操作}

維護便利性

• 掀蓋式燃燒器方便檢查燃燒頭、點火器及火焰偵測器。
• 模組化元件配置有助於日常檢查與零件更換。
• 低側面淨空需求，適合空間受限的鍋爐房。
• 整合式控制系統可顯示運轉狀態、警報及安全連鎖資訊。

操作注意事項

鍋爐安裝、啟動、燃燒調整及定期維護，應由受過訓練的專業技術人員執行。 燃氣壓力、燃燒空燃比、風機轉速、火焰訊號、排煙 O₂、CO 及其他燃燒數據， 應依原廠程序完成確認與紀錄。
